Intégrez votre robot dans les meilleures conditions:

Version : V2017

Etape 3: Arrêts d'urgence et protections opérateur

Connexion des arrêts d'urgence
Interface X11
Brochage possible pour la X11

Affectation des bornes de la prise Harting X11 Si aucun interrupteur d'homme mort externe 1 n'est raccordé, les broches 11/12 canal A et 29/30 canal B doivent être pontées. Si aucun interrupteur d'homme mort externe 2 n'est raccordé,les broches 13/14 canal A et 31/32 canal B doivent être pontées.

Exemple de circuit d'ARRET D'URGENCE:
Affectation des bornes de la prise Harting X11 Les dispositifs d'ARRET D'URGENCE à la commande de robot doivent être intégrés par l'intégrateur de système dans le circuit d'ARRET D'URGENCE de l'installation.

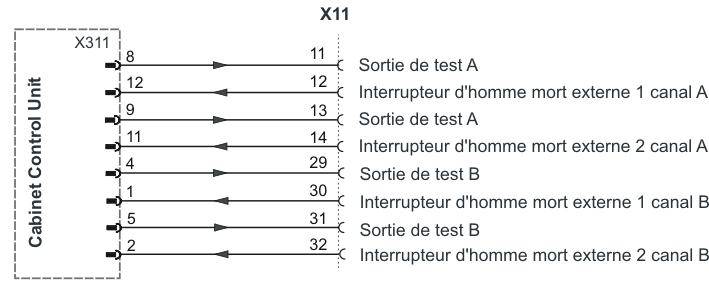

Interface X11, interrupteur d'homme mort externe
NB: Le connecteur A1-311 livré dans le sachet
à l'intérieur de la baie permet de ponter
les interrupteurs d'hommes morts externes sur la CCU.
Affectation des bornes de la prise Harting X11
